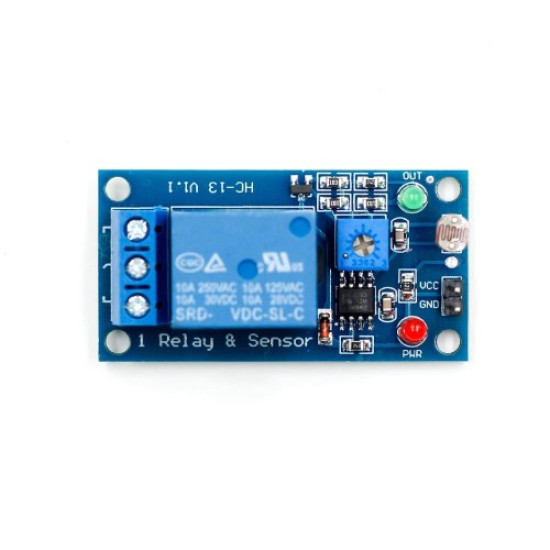

5V LDR IŞIK KONTROLLÜ RÖLE KARTI

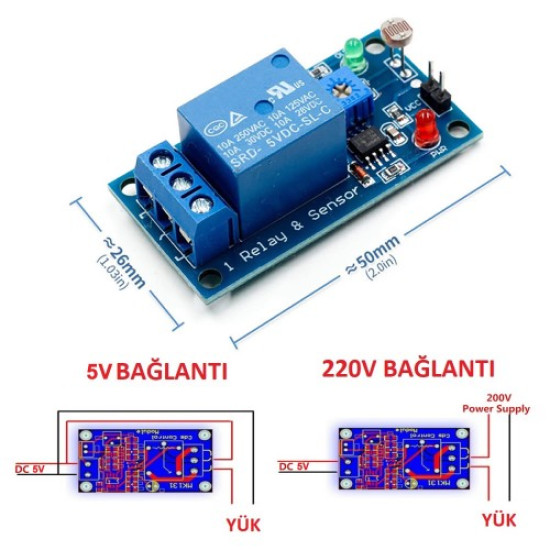

_x000D_       Ldr sensörü sayesinde ışık şiddetine bağlı olarak kontrol edilen röle kartıdır. DC 5V ile çalışmaktadır. Kart üzerindeki potansiyometre ile hassasiyet ayarı yapılabilmektedir. Güneş ışığı altında bir takım işlerin yapılmasını sağlanması yada gece ışık azaldığında çeşitli görevlerin yapılmasını sağlayabilirsiniz. Röle kullanımı 2 farklı şekilde yapılmaktadır. 1 numaralı resimde bağlantı şeması görülmektedir. Güneş açtığında sulama yapma yada karanlıkta otomatik yanan ışık gibi projelerinizde kullanabilirsiniz. LDR sensörünün hassasiyetini, kart üzerinde yer alan trimpot yardımıyla ayarlayabilirsiniz.

     Ortam ışığı eşik değerinden daha koyu olduğunda, röle enerjilenir, ortak terminal ve normalde başlangıç açılır. Harici ortam ışığı ayarlanan eşik değerinden daha parlak olduğunda, röle kapanır, ortak terminal ve normalde kapalı uç bağlanır.

•     Işık şiddet seviyesi potansiyometre ile ayarlanabilmektedir. Buna bağlı olarak röle çalıştırılır
•     Besleme voltajı: DC5V
•     Röle gücü: 220V 10A veya DC 30V 10A
•     Kırmızı Led aktif: Devre beslemesi normal ve devre çalışıyor.
•     Yeşil Led aktif: Röle çalışıyor.
•     Röle çıkış klemensleri:_x000D_
  •     Açık Uç ( NO )
  •     Ortak Uç ( COM )
  •     Kapalı Uç( NC )

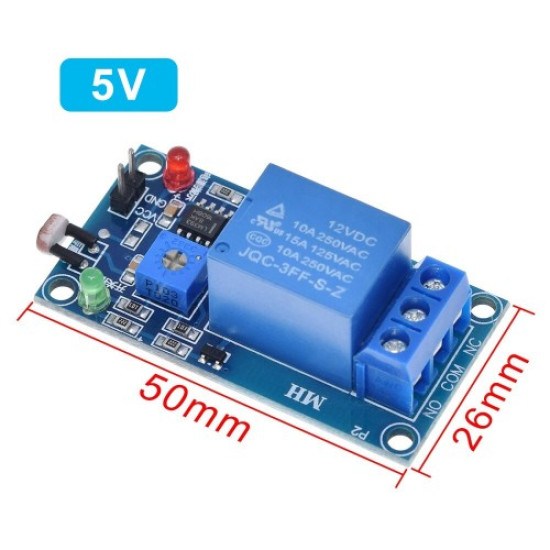

•     Ölçüler: 25mm x 53mm
  _x000D_

Paket İçeriği:

• 1 Adet 5V Ldr Işık Kontollü Röle Kartı
