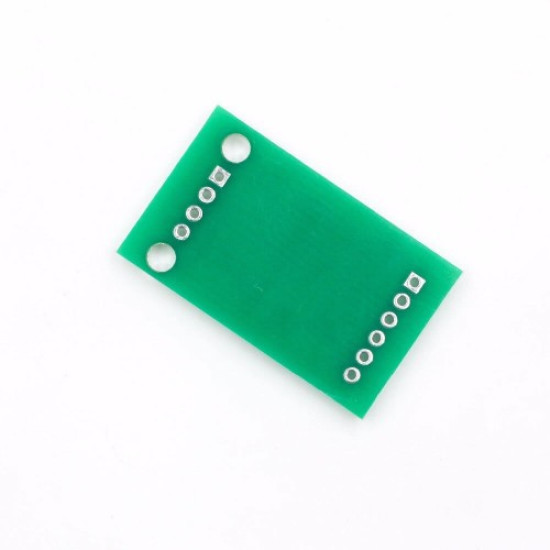

HX711 Ağırlık Sensör Modülü

HX711 Çift Kanal Ağırlık Sensör Modülü

Basınç Tartı Load Cell 24bit ADC 2 Kanal 128x Kazançlı PGA Hassas Yükseltici

     Üzerinde analogdan dijitale çevirici HX711 entegresi bulunmaktadır. Ağırlık sensöründen okuduğu veriyi ( direnç değerini ) dönüştürerek mikrokontrolcü yardımıyla ağırlık değeri olarak görmemizi sağlar. Bu modülde 24 yüksek hassasiyetli A / D dönüştürücü entegre hx711 kullanılmıştır. HX711 sensörü ağırlığı, yüksek hassasiyetli ölçebilmektedir. İki analog kanal girişi bulunmaktadır. Kazanç oranı programlanabilir. Adc ölçme kanal sayısı 2 adettir. Bu sayede köprü tip sensör bağlantısı yapılabilmesini sağlar.

Özellikler:

•     Çalışma voltajı: DC 5V  ( 2.6V / 5.5V )
•     2 ölçme kanalı.
•     ADC hassasiyeti: 24 bit
•     Düşük gürültülü PGA devresi sayesinde seçilebilir 32, 64 ve 128 kazanç oranları
•     Yenileme frekansı: 80 Hz
•     İki seçilebilir diferansiyel analog ölçme giriş kanalı
•     Yük hücresi ve ADC analog güç kaynağı için On-chip güç kaynağı regülatörü
•     Diferansiyel giriş voltajı: +/- 40 mA
•     Opsiyonel harici kristal ile harici bileşen gerektiren iç osilatör devresi
•     Basit dijital kontrol ve seri iletişim.
•     Seçilebilir 10SPS veya 80SPS çıkış veri hızı
•     Çalışma sıcaklığı aralığı: -20C  / +85C
•     Boyutlar: 34mm x 21mm
•     Ağırlık: 2,5gr

Paket İçeriği:

•       1 Adet HX711 Ağırlık Sensör Modülü
