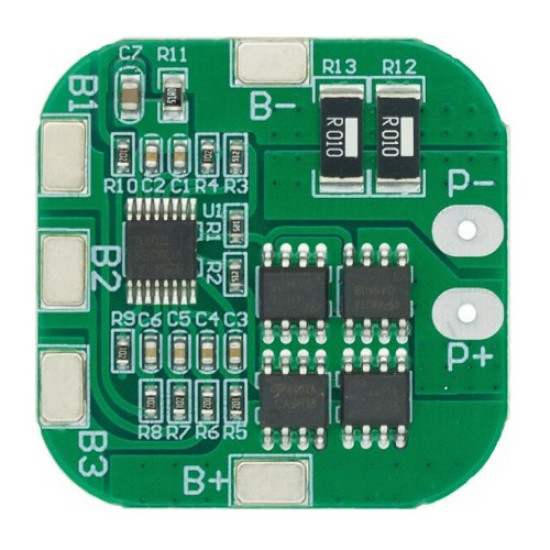

4S 20A BMS Koruma Kartı

4S 20A Lityum Batarya BMS Koruma Kartı

Pil Li-ion 18650 16.8V

4 Adet seri 18650 pil için uygundur. Pil şarj etmez. Pil koruması içindir. Balans görevini üstlenir.

     Bu modül ile yüksek kapasiteli 4S lityum pilleri hızlı şekilde şarj edebilirsiniz üzerinde bulunan voltaj korumaları sayesinde pillerinizi yüksek voltajlarda şarj etmekten korur ayrıca bitmek üzere olan pillerinizden akım çekmesini engelleyerek pillerin zarar görmesini engeller.

     Piller mutlaka sınırlı akımlarda şarj edilebilir. Akım kontrolü olmadan pil şarj işlemi yapılması pillerin ömrünün azalmasına sebep olur. Benzer şekilde yüksek akımın hızla pillerden çekilmesi de pillere zarar verir. Bms ürünleri pilleri şarj eder gibi görünsede akım kontrolü yapmazlar. Sadece pilleri koruma amaçlı kullanılması uygun olandır. Akım kontrolü bir kaynak ile bms kartlarınız ile pillerinizi şarj etmeniz gerekmektedir. Pil şarj akımı, pil kapasitesinin 1/10  2/10 gibi seviyelerinde olması gerekir. Unutmayın çok yüksek akımlı şarj veya deşarj zaman/güç kazandırırken pil ömrünü azaltacaktır.

Özellikler:

•     4 Adet seri lityum pil için koruma devresi.
•     Aşırı şarj koruması.
•     Aşırı deşarj koruması.
•     Kısa devre koruması.
•     Aşırı akım akma koruması.
•     14.8V 16.8V luk lityum pil paketleri için uygundur.
•     Çıkış gücü / şarj gücü: Maksimum 40W
•     Deşarj akımı: 10A  Anlık 20A
•     Şarj voltajı: 16.8V - 18.1V
•     Şarj kesme voltajı pil başına: DC 4.35V
•     Deşarj kesme voltajı pil başına: DC 2.3V/3V
•     Sürekli şarj akımı: Maksimum 20A
•     Kaliteli ve dayanıklı kart tasarımı.
•     Ömür: 5000 saat
•     Çalışma sıcaklığı: -40C /  +60C
•     Ölçüler: 35mm x 35mm x 3mm
•     Ağırlık: 4gr

Not:

• Kablo bağlantısını doğru yapmak zorundasınız. Hatalı sıralı bağlantı ürünü bozar.
• B- Padinin yanındaki büyük direncler şarj sırasında ısınabilir. Bu normaldir. Şarj dışı durumda ısınıyorlarsa yanlış bağlantı yapmış olabilirsiniz.
• Bazı yetersiz elektronik temele sahip kullanıcılar için; İyi ve kötü pilleri birlikte kullanmayınız. Kötü pil ( bitik performansı düşmüş) kullandığınızda sistemin toplam performansı kötü pil seviyesine iner.
• Başarılı drill (Matkap türevi) uygulamalarda; 3 adet 15C-20C güç  pili veya 6 adet 10C-15C pil kullanılmalıdır. C:Pillerin sınıflandıran bir standarttır. Önerilen pil modelleri:VTC4, VTC4A, VTC5A, VTC6. Kablo kalınlığı 4mm2 den daha yüksek olmalıdır. Nikel plaka kullanmayınız.

Paket İçeriği:

• 1 Adet 4S 20A BMS Koruma Kartı
