PCF8574 IO Genişleme Modülü

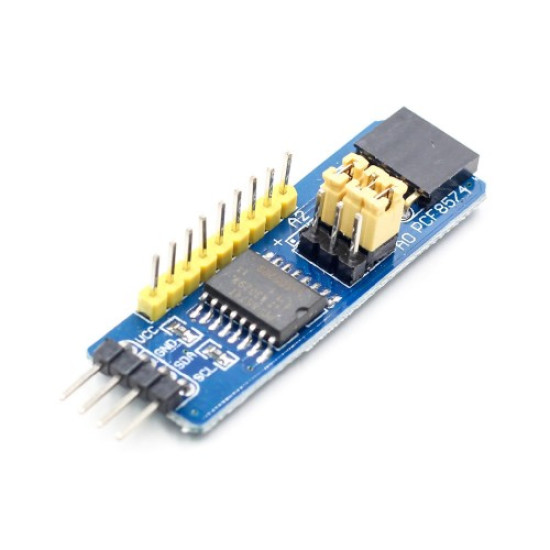

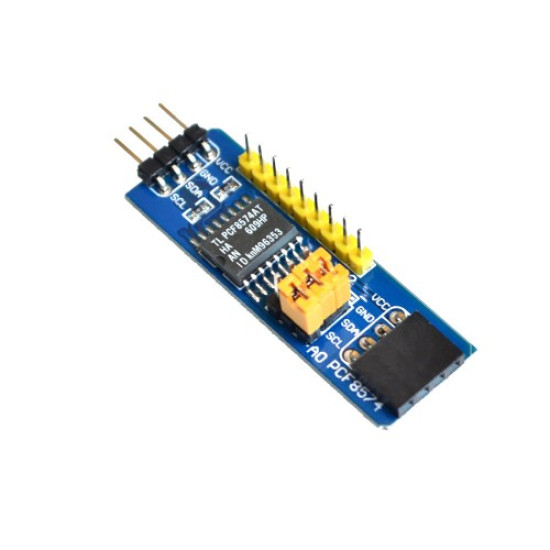

PCF8574 I2C IO Genişleme Kartı

8 Adet Giriş Çıkış Pin Çoklama Artırma Modül Arduino Raspberry Pi Expantion

     Mikroişlemciler içn IIC haberleşmesi üzerinden pin sayısını artırma işlevi olan modüldür. Kart üzerinde PCF8574 entegresi bulunmaktadır. IO sayısının yetmediği durumlarda kullanılır. I2C üzerinden 8 adet giriş çıkış elde edilir. Ayrıca 8 adet kart arka arkaya birbirine bağlanarak 64e kadar pin sayısı çoğaltılabilir. Tüm DIP switch'ler ON konumundayken I2C adresi 0x27'dir.

Özellikler:

•     Çalışma voltajı: DC 3.3V / 5V
•     Haberleşme:  IIC
•     8 adet çift yönlü IO pini
•     İnterrupt pin çıkışı
•     25mA akım kapasitesi
•     I2C hattına 8 kart bağlanabilir. Böylece IO sayısı 64 adede kadar artırılabilir.
•     Kart üzerinde bulunan 3 adet 2 li jumper sayesinde adreslenmektedir.
•     Çalışma sıcaklığı:  -10C /  65C
•     Boyutlar:   37mm x 16mm
•     Ağırlık:  5gr

Pin Bağlantıları:

•     VCC: Besleme pozitif pini DC 3.3V / 5V
•     GND: Besleme toprak pini
•     SDA: I2C SDA pini
•     SCL: I2C SCL pini

Adres Ayarı:
_x000D_ Address (Hex)     A2        A1         A0
_x000D_       0x20             LOW     LOW     LOW
_x000D_       0x21             LOW     LOW     HIGH
_x000D_       0x22             LOW     HIGH     LOW
_x000D_       0x23             LOW     HIGH     HIGH
_x000D_       0x24             HIGH     LOW     LOW
_x000D_       0x25             HIGH     LOW     HIGH
_x000D_       0x26             HIGH     HIGH     LOW
_x000D_       0x27             HIGH     HIGH     HIGH

Paket İçeriği :

•     1 Adet PCF8574 IO Genişleme Modülü
