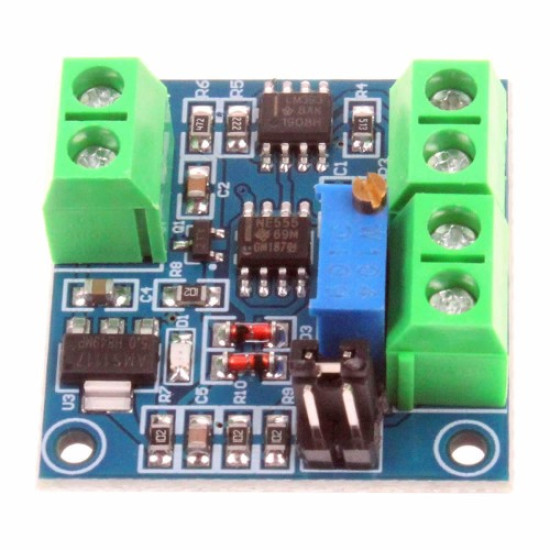

Voltaj to Pwm Çevirici Modül

Voltaj to Pwm Çevirici Modül
_x000D_ 0-5V/0-10V to 0-100% Gerilim Analog Dijital Sinyal Dönüştürücü Güç Modülü Plc Sensör Otomasyon Endüstriyel

Besleme için ters bağlantı koruması yoktur. Besleme doğru verilmesi gerekmektedir.

     0-5V ve 0-10V voltaj sinyallerini pwm sinyaline çeviren devredir. Voltaj seviyesine göre %0 ile %100 arasında pwm sinyalleri oluşturur. Pwm frekansı 50khzdir. Plcler, endüstriyel otomasyon uygulamaları benzeri alanlarda kullanılmaktadır.

     Çok kücük boyutludur. Ve kullanımı kolaydır.  Üzerinde bulunan potansiyometre ile kolayca kalibre edilir. Sol tarafta bulunan 2 adet jumper ile giriş voltaj aralık seçimi yapılır.

Özellikler:

• Modül çalışma voltajı: DC 7V / 12V
• Pwml voltaj seviyesi:   0-5V / 0-10V
• Çıkış pwm frekansı: 50Khz
• Pwm duty:  %0/100
• Pwm voltaj seviyesi: DC 5V
• Tolerasns: % 1 / 3
• Voltaj seçim jumperı
• Besleme gösterge ledi
• Renk: Mavi / Yeşil
• Çalışma sıcaklığı: -10C  / 85C
• 4 Adet montaj deliği
• Kart Ölçüleri: 31mm x 33mm
• Ağırlık: 9gr

Pin Bağlantıları:

• VCC: Modül besleme pozitif pin DC 7V/12V
• GND: Modül besleme negatif pin
• VIN: Voltaj giriş pozitif pin
• GND: Giriş voltaj toprak pini
• GND: Pwm çıkış toprak pini
• PWM: Pwm çıkış pini

Klemens Bağlantısı:

     Bağlantılar aşağıdaki ( yada 3 numaralı) resimde gösterilmektedir. 2 li klemens modül besleme bağlantısı içindir. 4 lü klemensin soldaki 2 tanesi voltaj sinyal girişi içindir. Sağdaki 2 tanesi pwm çıkış bağlantısı içindir.

Kullanımı:

     Modül besleme voltajı verilir. Besleme ters bağlantı koruması yoktur. Voltaj aralık seçimi için 2 adet jumper bulunmaktadır. 0-5V ve 0-10V besleme girişi için uygun seçim yapılır. Pwm sinyali voltaj girişine göre değişecektir. Duty hassasiyeti ayarı potansiyometre ile yapılır. Potansiyometre çok turludur. 40-50 tam tur dönebilir. Bu sebeple ayarı yapmak için bir yönde fazla sayıda döndürmeniz gerekebilir.

Paket İçeriği :

• 1 Adet PWM to Voltaj Çevirici Modül
